大屏幕拼接方案

阅读  ·  发布日期 2024-06-20 14:45

大屏幕拼接方案 大屏幕拼接方案是一个集计算机网络技术、多媒体视频控制技术和大规模集成电路综合应用技术于一体的大型的电子信息显示系统, 具有多媒体、多途径、可实时传送...

详细信息

大屏幕拼接方案




大屏幕拼接方案是一个集计算机网络技术、多媒体视频控制技术和大规模集成电路综合应用技术于一体的大型的电子信息显示系统, 具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。DLP大屏幕显示系统以系统工程、信息工程、自动化控制等理论为指导,DLP显示技术及设备、投影墙拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等融合为一体,能够集中显示来自计算机、摄像头、DVD 视频和网络等多种不同信号源的信号,以满足用户大面积显示各种共享信息和综合信息的需求。

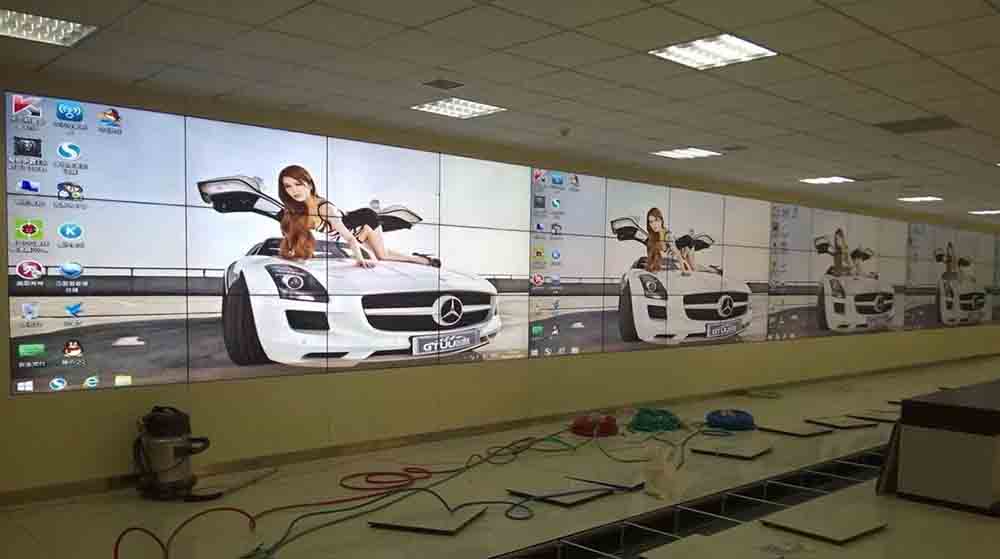

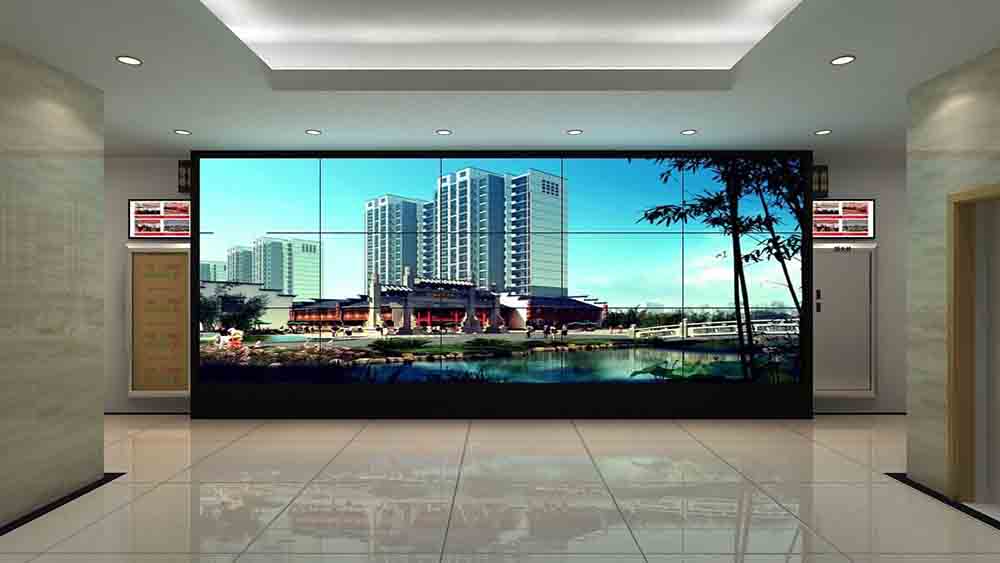

大屏幕拼接显示系统拟采用液晶显示器拼接成大屏幕拼接墙,配合高分辨率输出的图形拼接控制器,能够在液晶拼接墙上显示高分辨率的应用程序,高清视频等的综合显示,形成一个查询准确、显示全面、操作便捷、管理高效、美观实用的综合系统。


随着信息技术在世界范围内的迅猛发展,特别是数字化技术的普及应用,数字化信息采集和集中管理成为了当代信息化的重要体现。利用信息化的集中管理手段配合信息的直观、集中的交互式表达,将使各项管理工作更加严密、有效,服务更加便捷。大屏幕投影显示系统作为当今现代的图像信息集中控制、显示系统,已经被广泛地应用于我国国民经济生产的各个领域。随着高度智能化的数字系统飞速发展,大屏幕投影显示技术必将被越来越广泛的使用。

当今军队、交通、公安、交警指挥中心、电力调度中心都需要现代化的指挥监控装备,在指挥中心摄像监控、电子地图、卫星跟踪定位系统(GPS)、配电及电网调度自动化等各系统的工作中,拼接显示大屏幕得到了充分的利用,以提高指挥中心各岗位指挥员的工作效率。我们在长期的工程实践经验的总结基础上,向用户提供完善的大屏幕显示系统产品。

系统基本功能描述 对于拼接大屏幕,明显的优势就是可以通过图像处理器的传输显示,可以把全墙作为统一的逻辑屏来显示高分辨率的系统应用程序,实现全屏显示和分辨率的叠加,比如GPS、GIS电子地图等,并且可将其作为底图,在上面开启各类应用窗口,作为单屏显示的分辨率为1366x768,整个拼接屏和对分辨率进行叠加分辨率为4098x2304。

拼接显示区域:各种信号均可灵活显示。
视频信号:如来自于监控摄像头、DVD、录像机的监控视频信号。
非网络连接的计算机信号:如来自笔记本电脑、本地用户终端、或某台特定的终端信号。
各种信号均可通过内置图像处理器在单屏直通显示或以单屏幕为单位进行拼接显示。



实时视频信号显示 通过内置图像处理系统: 通过视频矩阵切换视频信号可以直接输入液晶显示器的内置信号处理模块上,此种显示方式能够同时显示9个视频信号,并可以是其中任何一个信号以MxN的方式(如:1×1,2×2,2×3,3×3,等)以屏为单位放大显示,可放大至全屏显示。

2.1.22.1.2RGBRGB信号显示 通过内置图像处理系统通过内置图像处理系统:: 通过RGB矩阵切换的RGB信号可以直接输入液晶显示器的内置信号处理模块上,此种显示方式能够同时显示9个RGB信号,并可以是其中任何一个信号以MxN的方式(如:1×1,2×2,2×3,3×3等)以屏为单位放大显示,可放大至全屏显示。

该大屏幕显示系统具备的基本技术条件:

1、考虑到系统的稳定性,图像处理设备及边缘融合器采用全硬件构架技术,无 CPU 和操作系统,不需要操作系统支持,上电即可工作,稳定性高,无病毒感染风险,启动时间小于20秒,多总线并行处理,处理功能强大;
2、可 24小时365天 持续工作,断电不会对系统造成任何损伤 ;
3、每台边缘融合器最少支持4路RGB信号输入,3路复合视频输入;
4、系统可输入RGB信号的分辨率至少可达3072×1536 ;
5、边缘融合器单机集成拼接控制、融合生成、边带发生、画面分割、矩阵信号切换等基本功能;
6、大屏可同时显示7个窗口,每个窗口可随意改变 大小和位置,窗口可全屏漫游、叠加、缩放拉伸,VGA信号窗口和视频信号窗口可随意叠加;
7、考虑到用户使用方便性,系统可预先保持32 种常用场景(即显示模式) ;
8、边缘融合器支持单像素曲线校正,支持图形的弧形、梯形校正功能(订制);
9、考虑到投影机长时间使用后会有偏色现象,故要求边缘融合器须具备调整投影机颜色的功能 ;
10、考虑到会议室与设备不在同一个房间,故边缘融合器需要有带信号预监和远程监视功能(订制)。
